Brassage réseau

Parfois, les prises réseaux ne sont pas correctement étiquetées, ou n’en ont tout simplement pas.

Pour pouvoir identifier à quel port du patch panel sont reliées ces prises, nous utilisons un outil de détection. Voici la procédure :

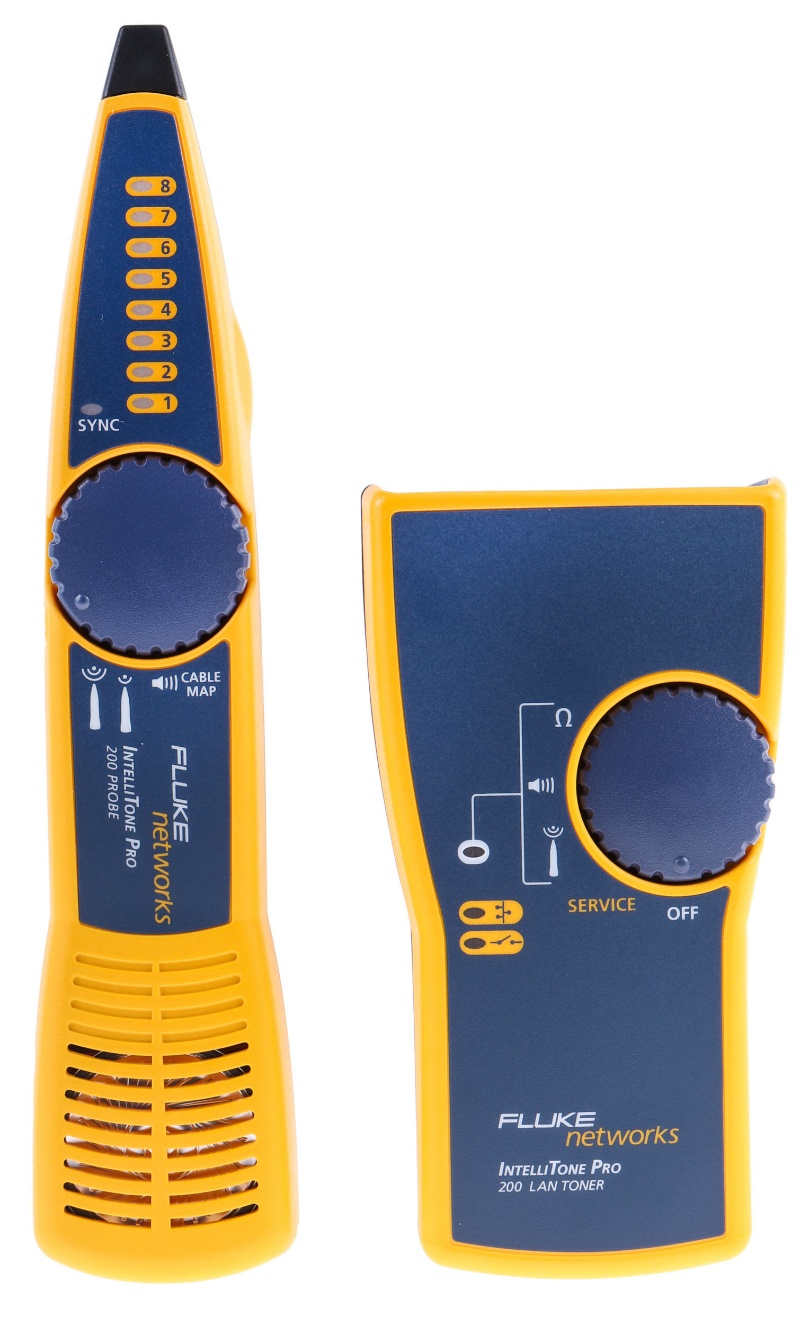

L’outil est en deux partie : un émetteur et un récepteur

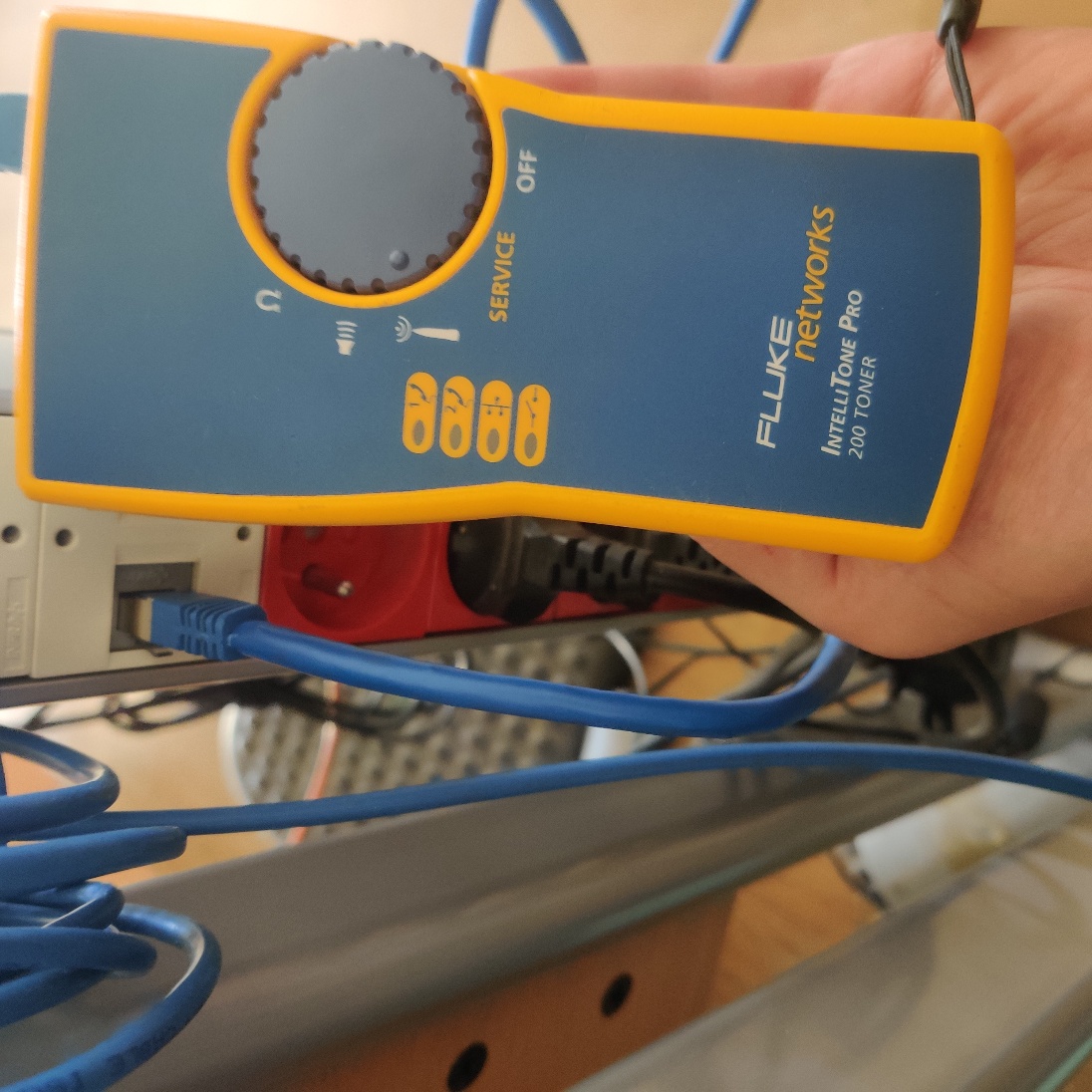

Tout d’abord, il faut brancher l’émetteur sur la prise que nous voulons brasser, et tourner le bouton sur le mode détection :

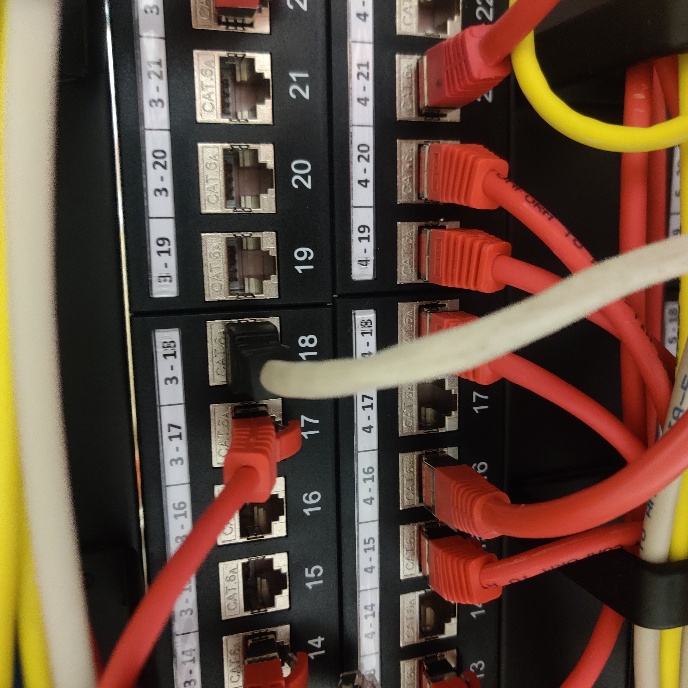

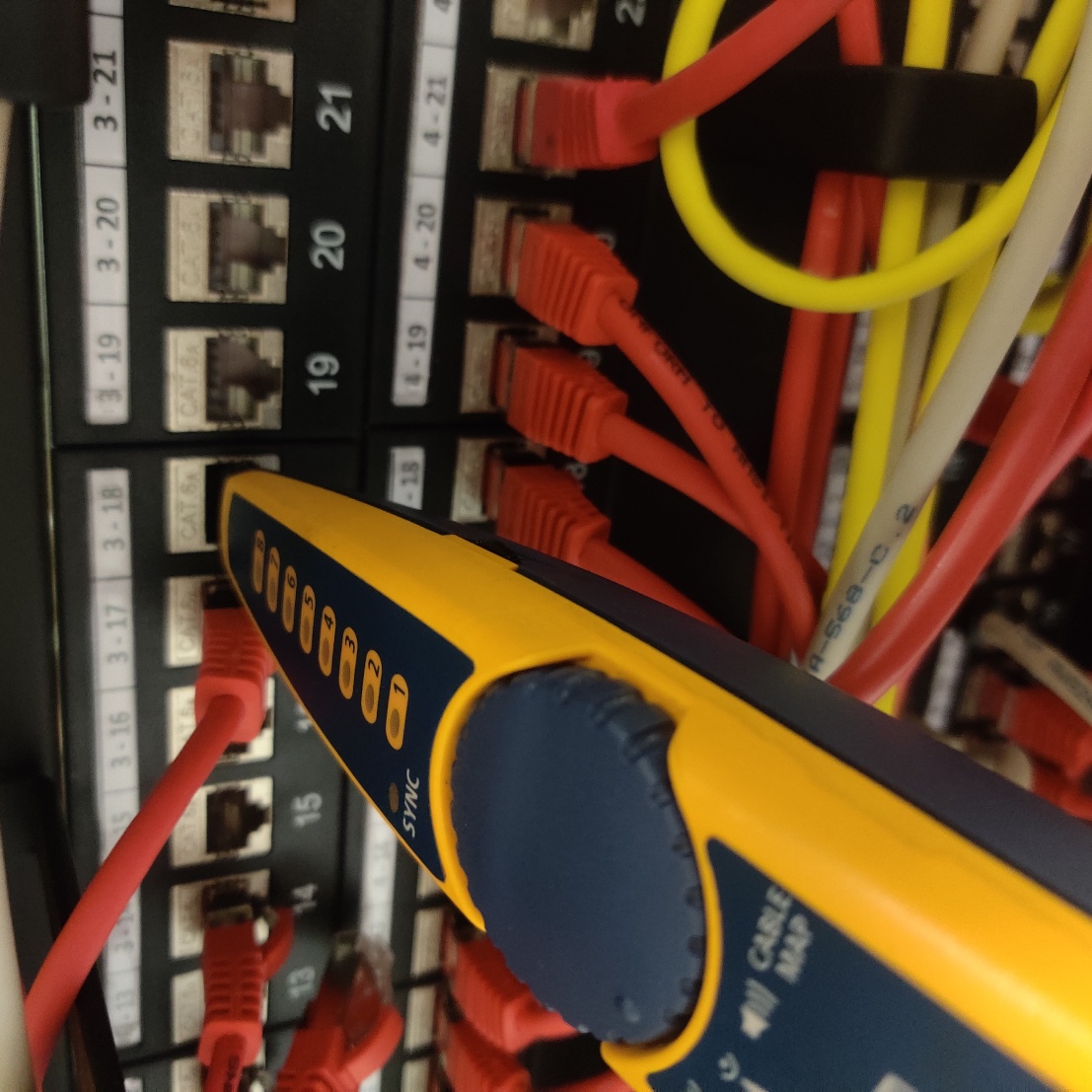

Ensuite, sur le patch panel, prendre le deuxième outil, lui aussi en mode détection, et le mettre un par un dans chaque port. Lorsqu’il sera dans le bon port, un son sera émis par le récepteur, nous indiquant que nous sommes sur le port que nous cherchons :

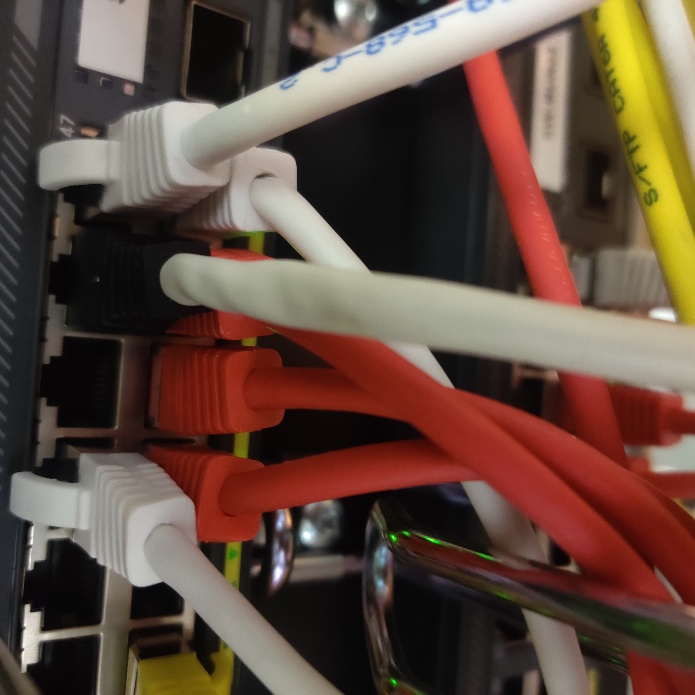

Il ne reste alors plus qu’à brancher un câble depuis ce port, jusqu’au switch :

La prise réseaux et maintenant brassée, il ne restera plus qu’à configurer le port du switch sur le bon vlan.
